雨や雪もたまりにくく、風によるバタつきも抑えられます。
寸法安定・抜群の耐久性を持つ「プレコントラン®602」
プレコントラン® テクノロジー

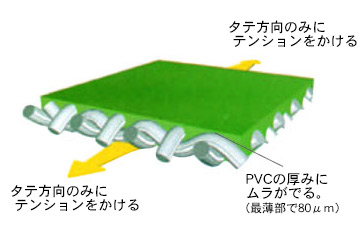

製造段階において、タテ方向のみテンションをかけ、基布にPVC（ポリ塩化ビニル）がコーティング。
タテ・ヨコの強度に差が出る。寸法安定に優れない。

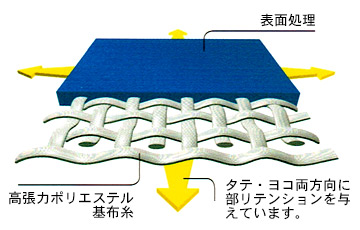

タテ・ヨコ方向にテンションをかけ、基布にPVC（ポリ塩化ビニル）がコーティング。
タテ・ヨコの強度に差が出ない。寸法安定に優れる。
※適材適所に使用した場合の利点です。
| 特性 | 利点 |
|---|---|
| 基布糸上の厚いコーティング | 紫外線から基布を守るため、基布の劣化を防ぐ。 強度を長く保ち、耐久性が高い。 |
| 顕著な寸法安定性 | 材料変形が極めて小さいため、当初のデザイン、施工直後の形を長期に渡って保つ。 |
| 抜群のフラット性と平滑な表面 | メンテナンス性に優れる。 巻き取り収納のコンパクト性に優れる。 |
プレコントランの製造方法により、基布がよりフラットになるため、PVC（ポリ塩化ビニル）防護層の厚みが増して、より均一になります。 そのため、紫外線のポリエステル基布への到達が遅れ、経年劣化が遅くなります。
特長・用途
●プレコントラン®テクノロジーによる寸法安定性
●トップコートの厚さによる抜群の耐久性
●防汚性
●滑雪性
●防カビ処理
●豊富な実績
主な用途として、テント倉庫用・開閉テント・小中規模の幕構造物などに使われています。
テクニカル特性

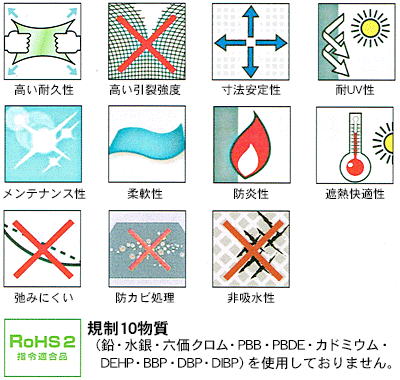

●プレコントラン® テクニカル特性
高い耐久性・高い引裂強度・寸法安定性・耐UV性・メンテナンス性・柔軟性・防炎性・遮熱快適性・弛みにくい・防カビ処理・非吸水性
カラーサンプル
カラーは定番カラー３色をご用意しています。
※色味は実物とは異なって見える場合がございます。ご了承ください。
グリーン
品番 602-50431
透光率 0.1%
クリーム
品番 602-8341
透光率 0.1%
グレー
品番 602-1069
透光率 4%
物性表
※数値はテスト平均値であり、±10%の許容誤差があります。
| 検査項目 | 単位 |
|---|---|
| 高張力ポリエステル基布糸 | 1100dTEX |
| 幅×長さ | 180cm×50m乱 |
| 重量 | 660(g/㎡） |
| 厚さ | 0.51（mm） |
| 引張強度（タテ×ヨコ） | 1500×1500（N/3cm） |
| 引裂強度（タテ×ヨコ） | 200×200（N） |
| 伸び率（タテ×ヨコ） | 1％以下（100kgf/m荷重時） |
| 耐水度 | 1500以上（mm） |
| 接合部剥離強度 | 54×54（N/3cm） |
| 表面処理 | 高分子防汚ポリマー処理 |
| 防カビ性 | 防カビ性あり |
| 最大許容温度 | -30～+70℃ 異常なし | 防炎性能 | 防炎2級合格 防炎製品番号 F-08024 |
| 建築基準法国土交通大臣認定 | 建築材料 MMEM9039（法37条第二号） 防火性能 UM9021（令109条の5第一号） |
| 品質規定 | ISO9001に準拠 |
●縫製上の注意
・ライスター、パフ等の熱融着による接合の際は、臭気が発生しますので、必ず作業場を換気してください。
・高周波ウエルダーで溶着する際は、溶着部分に通電性を有する物質が付着していますと、稀にスパークを起こすことがあります。
ウエルダーバー、および、幕材料の溶着部分に付着物の無い状態で溶着してください。
●廃棄について
幕材料および幕材料縫製製品を廃棄される際は、下記の方法で処理してください。
・廃棄物処理法、都道府県条例に従って処理してください。
・認可を受けた産業廃棄物処理業者に処理を委託してください。
ご希望の製品に加工し、納品いたします！
プレコントラン®602、特殊機能シートのお問合せは、
お気軽にご相談ください。
プレコントラン®602、特殊機能シートに関する
お問合せ・お見積り・ご注文 ＞＞こちらから
※お電話・ＦＡＸでもお受けしております。
TEL：026-245-0856 FAX：026-248-3598
