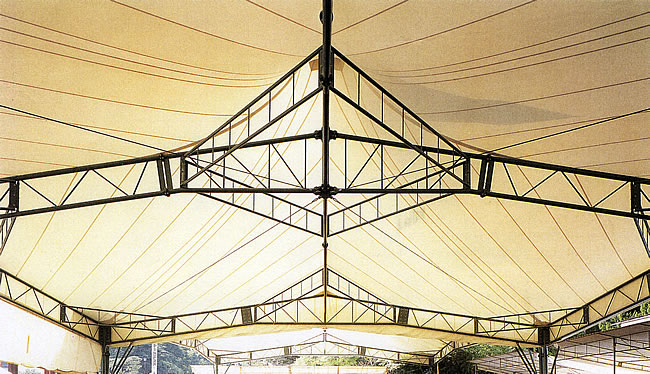

ビッグパワーテント 20m×20m
部材寸法表
| 記号 | 部材名 | 部材図 | 本数 |
|---|---|---|---|
| C1 | 柱上部 |  |
4 |
| C1 | 柱中部 |  |
4 |
| C1 | 柱下部 |  |
4 |
| C2 | 中心部 |  |
1 |
| T1 | 内トラス中部 |  |
4 |
| T1 | 内トラス中部20M |  |
4 |
| G1 | 外トラス中部 |  |
4 |
| G1 | 外トラス中部20M |  |
8 |
| ST12 | 四隅トラス |  |
8 |
| ST3 | 内側隅トラス |  |
8 |
| ST4 | 柱補強材 |  |
8 |
| プレート | 外トラス用、ガセット | 16 | |
| 差し込み | 外トラス用 |  |
16 |
| 帽子（アルミ） |  |
1 | |
| アイボールト38mm 吊上げ、帽子止め用 |
 |
1 | |
| ボルト類 | |||
| C1 | 接続用 | 直径16×65mm | 32 |
| C2 | 接続用 | 直径16×180mm | 2 |
| T1 | フランジ用 | 直径16×65mm | 64 |
| G1 | 接続用 | 直径16×130mm | 16 |
| ブレース用 | ジャックル | 5分 | 4 |
| 両ジョウターンバックル | 5分 | 4 | |
| 20m被覆ワイヤー | 直径14×13,080mm | 4 | |
| その他 | 直径16×50～60mm | 381 | |

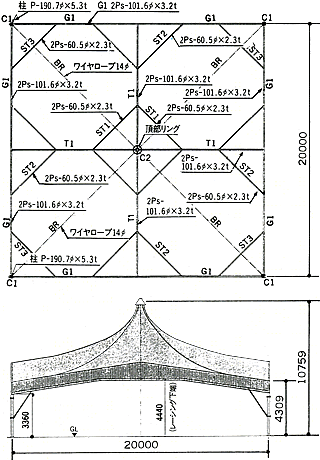

図面
