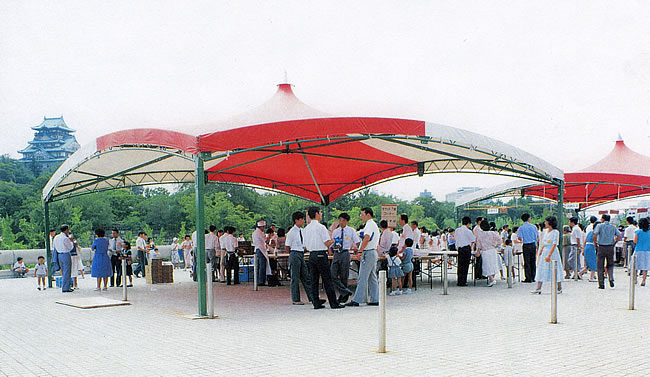

ビッグパワーテント 10m×10m
部材寸法表
| 記号 | 部材名 | 部材図 | 本数 | 各部材 |
|---|---|---|---|---|
| C1 | 柱上部 |  |
4 | 100×100×3.2 |
| 柱下部 |  |
4 | 100×100×2.3 | |
| C2 | 中心部 |  |
1 | 75×75×2.3 |
| T1 | アーチ材（トラス） |  |
8 | 48.6×2.3 |
| T2 | 屋根材（長） |  |
4 | 75×75×2.3 |
| 屋根材（短） |  |
4 | 75×75×2.3 | |
| T3 | 60角（長） |  |
4 | 60×60×1.6 |
| B1 | 60角（短） |  |
4 | 60×60×1.6 |
| T字プレート |  |
4 | 6t | |
| 帽子 |  |
1 | アルミ | |
| アイボール7/8 |  |
1 | 吊り上げ、帽子止め用 | |
| ボルト類 | ||||
| C1 | 柱ジョイント用 | 8 | 5分×140mm | |
| T1 | アーチ材Tプレート接続用 | 16 | 直径12×50mm | |
| T2 | 屋根材ジョイント用 | 16 | 5分×100mm | |
| その他 | 97 | 直径16×40mm | ||

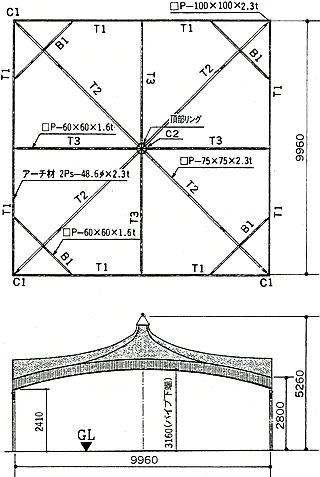

図面
